陶粒的性能

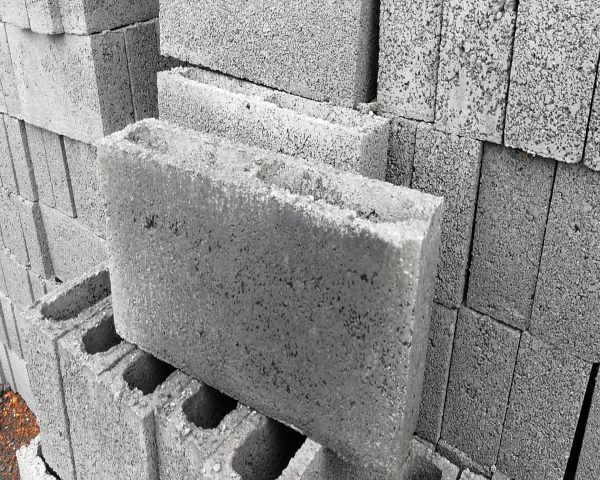

      輕質粘土陶粒制成的混凝土空心砌塊稱為陶粒磚，它具有防火、質輕、高強、隔熱、防潮等優(yōu)點，最適合于空層框架建筑墻體材料，也可用作舊建筑物重新間隔的墻體材料。使用方便，規(guī)格整齊。施工時可以隨意切割、安裝喉管。施工時不必淋水，場地清潔，可以采用傳統(tǒng)的水泥沙漿批擋。

      哈爾濱陶粒磚重量輕，運輸費用只有紅磚的三分之一。每12.5塊陶粒磚可砌一平方米墻體，效率比紅磚高三倍。陶粒不含酸堿，不會風化，以水泥粘結而成不怕長期水浸，使用期可達50年以上，建成的樓宇有冬暖夏涼的效果。

　　陶粒自身的堆積密度小于1100kg/m3，一般為300～900kg/m3。以陶粒為骨料制作的混凝土密度為1100～1800kg/m3，相應的混凝土抗壓強度為30.5～40.0Mpa。陶粒的特點是外表堅硬，而內部有許許多多的微孔。這些微孔賦予陶粒質輕的特性。200號粉煤灰陶?；炷恋拿芏葹?600kg/m3左右，而相同標號的普通混凝土的密度卻高達2600kg/m3，二者相差1000kg/m3。

保溫、隔熱

　　陶粒由于內部多孔，故具有良好的保溫隔熱性，用它配制的混凝土熱導率一般為0.3～0.8W/（m?k），比普通混凝土低1～2倍。所以，陶粒建筑都有良好的熱環(huán)境。

耐火性優(yōu)異

　　普通粉煤灰陶?；炷粱蚍勖夯姨樟Ｆ鰤K集保溫、抗震、抗凍、耐火等性能于一體，特別是耐火性是普通混凝土的4倍多。對相同的耐火周期，陶?；炷恋陌宀暮穸缺绕胀ɑ炷帘?0%。此外，粉煤灰陶粒還可以配制耐火度1200℃以下的耐火混凝土。在650℃的高溫下，陶?；炷聊芫S持常溫下強度的85%。而普通混凝土只能維持常溫下強度的35%～75%。

抗震性能好

　　陶?；炷劣捎谫|量輕，彈性模量低，抗變形性能好，故具有較好的抗震性能。在1976年唐山大地震中，天津建造的4棟陶?；炷链蟀褰ㄖ就旰茫⒛苷粘Ｊ褂?。而其周圍相當數量的磚混建筑都不同程度地受到震害。這雖然與建筑結構體系有關，但是陶?；炷辆哂袃?yōu)良的抗震性能也是一個重要原因。1976年意大利費留利地區(qū)發(fā)生9級的強烈地震，統(tǒng)計資料表明，磚混建筑物損壞率達40%～60%，框架結構黏土空心磚建筑損壞率為33%，而陶?；炷两ㄖp壞率只有5%。陶粒的抗震性能由此可見。

吸水率低，抗凍性能和耐久性能好

　　陶粒混凝土耐酸、堿腐蝕和抗凍性能優(yōu)于普通混凝土。250號粉煤灰陶?；炷粒?5次凍融循環(huán)的強度損失不大于2%。1976年有關部門對全國自1985年以來所建的陶?；炷凉こ踢M行了實測，結果表明，無論是預制的還是現澆的，室內的與室外的，所含鋼筋均未銹蝕，測的碳化深度一般不大于30㎜，后期強度還可以繼續(xù)增長。由此可見，陶?；炷潦且环N優(yōu)良的建筑材料，應大力推廣使用。

抗?jié)B性優(yōu)異

　　據多次測試，陶?；炷恋目?jié)B性能優(yōu)于普通混凝土。以20MPa陶?；炷僚c普通混凝土為例，經多次測試進行比較，普通混凝土的抗?jié)B指數為B6，而陶?；炷羷t可達到B18至B25。1970年天津用20MPa的陶?；炷两ㄔ斓姆揽胀ǖ溃ㄉ?m，地下水位0.9 m），至1980年檢查時沒有發(fā)現滲漏現象。寧波建造的兩條20MPa陶?；炷炼诖ㄝd重量80t），水上作業(yè)13年，從未出現滲漏現象。因此陶粒混凝土是制作水壩，地下工程的優(yōu)良建筑材料之一。

抗堿集料反應能力優(yōu)異
